EMC测试中峰值检波、准峰值检波和平均值检波的区别
来源:天纵检测 | 作者:SKYLABS | 发布时间: 2612天前 | 3310 次浏览 | 分享到:

采用准峰值检波是民用电磁骚扰发射测试特点,由于民用的电磁兼容产品族标准都是从CISPR标准转化过来的,这些标准都是为了保证通信和广播的畅通而编制的,因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断,平均值检波和峰值检波都不足以描述脉冲的幅度,宽度和频度对视觉造成的影响,而必须用准峰值检波,只有准峰值检波才比较符合人耳对声音的反应规律。

平均值,峰值,准峰值检波三者之间的区别主要集中与检波器的充放电时间差别:

1. 平均值检波(AV:其最大特点是检波器的充放电时间常数相同,特别适用于对连续波的测量。

2. 峰值检波(PK:它的充电时间常数很小,即使是很窄的脉冲也能很快充电到稳定值,当中频信号消失后,由于电路的放电时间常数很大,检波的输出电压可在很长一段时间内保持在峰值上。峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用,因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作,而无需像音响设备那样讲究时间的积累。

3. 准峰值检波(QP:这种检波器的充放电时间常数介于平均值于峰值之间,在测量周期内的检波器输出既与脉冲幅度有关,又与脉冲重复频率有关,其输出与干扰对听觉造成的效果相一致。用准峰值检波方式进行测试一般测量时间较长。

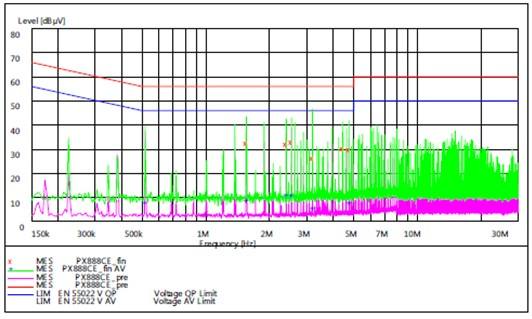

以天纵检测(SKYLABS)的经验来说,当输入信号是正弦波时,无论用何种测量方式,得到的读数是相对,等于该正弦波的有效值。但是如果输入的是周期脉冲信号,则三种测量方法的读数是不一样的,用峰值检波得到的测量值相对其它检波方式会更高些,准峰值的读数通常又高于平均值检波方式。在EMC测试中, 三个值在标准中都有所采用,但是其使用在不同的测试项目中, 如辐射发射RE一般要求峰值和准峰值,传导骚扰CE测试一般要求平均值, 准峰值等。
